新瑞隆分享固态铝电解电容制造过程

2021-12-03 17:46:28



  铝电解电容重要性铝电解电容在电子元器件当中的地位相当重要,几乎每一块电路板上面都会出现电解电容,主要作用是滤波,广泛使用在各种电子产品中,下面我们来来了解下铝电解电容是怎样制造出来的?


  1、电容器的基本模型ε:介电常数S:电极板的面积(m2)D:两电极板之间的距离电容器基本模型,常见的电解电容及其结构,实现电解电容性能是靠铝壳中间的素子,素子的结构。

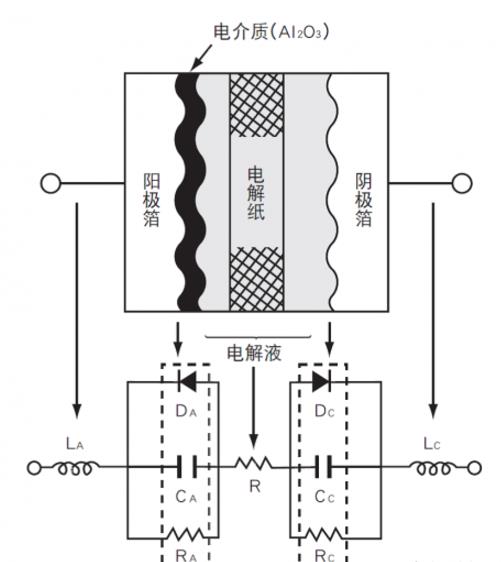

  电容的等效电路作为铝电解电容的电介质氧化膜(Al2O3)的介电常数通常为8~10,这个值并不比其他类型的电容大,但是,通过对铝箔进行蚀刻扩大表面积,并使用电化学的处理得到更薄更耐压的氧化电介质层,使铝电解电容可以取得比其他电容器更大的单位面积CV值。


  铝电解电容制造过程:


  1、蚀刻(扩大大表面积)蚀刻的作用是扩大铝表面积。


  2、化成(形成电介质层)在阳极铝箔表面形成电介质层(Al2O3)3、剪裁按照产品要求裁剪铝箔

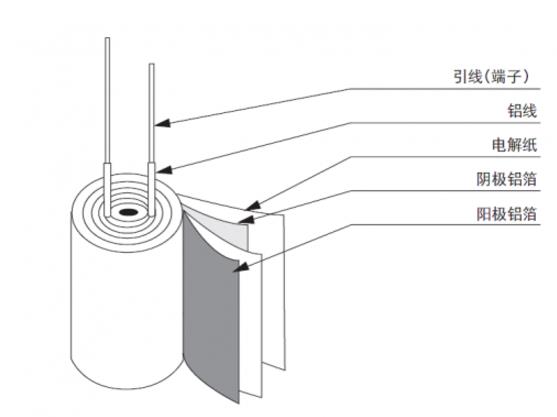

  4、卷绕将阴极铝箔和阳极铝箔之间插入电解纸,然后卷绕成圆柱形,在卷绕工艺上阴极箔和阳极箔连接上端子。


  5、含浸将素子浸入电解液中,电解液能对电介质进一步修复。


  6、密封将素子装入铝壳中用封口胶密封。


  肇庆市新瑞隆电子有限公司是一家专业生产固态铝电解电容器的创新型公司。企业的主导产品是全系列的固态铝电解电容器,目前月产能在1500万只 - 2000万只以上。固态铝电解电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性,且导电性、频率特性及寿命均佳,适用于低电压、高电流的应用中。主要应用于PD电源、适配器、工控主板、PC主板、户外LED显示屏等。
